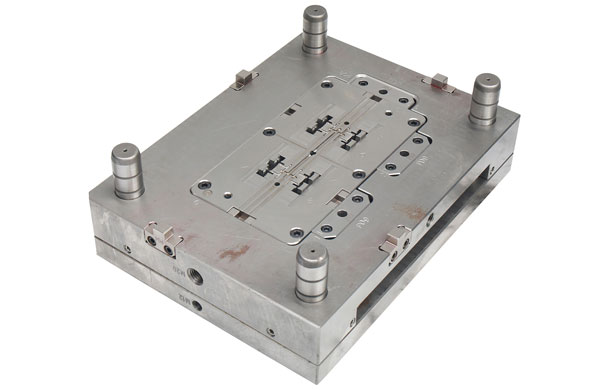

注塑模具是用於塑膠製品成型的關鍵工具，其結構複雜，涉及多個功能性組件。了解注塑模具的基本結構對於模具設計、製造、維修及優化生產至關重要。以下是注塑模具的基本組成及功能介紹。
1. 注塑模具的基本組成
注塑模具主要由 成型零件、導向定位係統、澆注係統、推出係統、冷卻係統 和 排氣係統 六大部分組成。
1.1 成型零件（型腔與型芯）
- 型腔（Cavity）：構成產品外部形狀的部分，位於定模側。
- 型芯（Core）：形成產品內部結構的部分，位於動模側。
- 成型表麵 需要高精度加工，表麵光潔度影響產品質量。
1.2 導向定位係統
- 確保動、定模合模時對準，防止錯位。
- 主要由 導柱、導套 和 定位塊 組成，通常安裝在四個角落。
1.3 澆注係統（塑料熔體流動通道）
- 負責將塑料熔體從注塑機噴嘴輸送到模腔，包括：
- 主流道（Sprue）：連接注塑機噴嘴與分流道的通道。
- 分流道（Runner）：將熔體引導到多個澆口，通常采用平衡設計。
- 澆口（Gate）：控製塑料流入模腔的流速和壓力，常見類型包括點澆口、側澆口、潛伏式澆口等。
- 冷料井（Cold Slug Well）：用於收集冷料，防止其進入模腔，影響產品質量。
1.4 推出係統（頂出機構）
- 在製品冷卻固化後，將其推出模具，常見組件包括：
- 頂針（Ejector Pin）：將產品推出。
- 推板（Ejector Plate）：固定頂針，均勻推出產品。
- 複位杆（Return Pin）：確保頂出後能複位，避免幹涉下一次成型。
1.5 冷卻係統（溫度控製）
- 維持模具適當溫度，提高生產效率，避免產品變形。
- 主要由冷卻水道（Cooling Channel）組成，一般在模具中開設冷卻孔，水或油通過管道流動帶走熱量。
1.6 排氣係統（排氣槽）
- 在塑料充填時，排出空氣和揮發氣體，防止燒焦、短射。
- 主要采用 排氣槽、鑲件間隙、頂出機構間隙 等方式。
2. 注塑模具的分類
2.1 按型腔數量分類
- 單腔模具：每次成型一個產品，適用於小批量生產或大尺寸產品。
- 多腔模具：一次可成型多個產品，提高生產效率，適用於大批量生產。
2.2 按模具結構分類
- 二板模（標準模具）
- 由動模和定模兩部分組成，結構簡單，適用於大部分塑料件。
- 三板模（帶點澆口模具）
- 多了一塊流道板，使澆口位置更靈活，適用於高精度、小型產品。
- 熱流道模具（Hot Runner Mould）
- 通過加熱裝置保持塑料熔融狀態，無需冷料井，減少浪費，提高生產效率。
2.3 按脫模方式分類
- 頂出脫模（最常見，如頂針脫模）。
- 斜頂脫模（用於帶斜麵或側向凸台的產品）。
- 旋轉脫模（適用於螺紋結構的產品）。
3. 注塑模具的工作流程
- 合模：模具閉合，形成密封腔體。
- 注射：塑料熔體通過澆注係統流入模腔。
- 保壓與冷卻：塑料在模腔內冷卻固化，保壓補縮，防止收縮缺陷。
- 開模：定模和動模分開，製品保持在動模一側。
- 頂出：推出機構啟動，將製品從模具中頂出。
- 閉模準備下一次循環。
4. 注塑模具的選材要求
為了保證模具的耐用性和產品質量，模具材料需滿足以下要求：
- 高硬度和耐磨性（如HRC 50-60）
- 常用材料：P20、718、S136、H13等。
- 良好的拋光性能（提高製品光潔度）
- 適用於透明製品的模具，如PMMA光學件。
- 高強度和韌性（防止開裂或變形）
- 適用於高負荷工作環境。
- 耐腐蝕性（防止腐蝕，延長模具壽命）
- 適用於PFA、PVC等腐蝕性塑料。
5. 影響模具壽命的因素
- 材料選擇：優質鋼材可提高耐磨性和抗腐蝕能力。
- 模具設計：合理的流道、排氣和冷卻係統能延長模具壽命。
- 加工精度：高精度加工可降低磨損，提高穩定性。
- 保養維護：定期清理、潤滑和防鏽處理，避免模具損壞。
- 生產條件：控製注塑機的溫度、壓力，減少模具損耗。
總結
注塑模具是注塑成型工藝的核心設備，合理的設計、正確的選材和精細的保養能大幅提高生產效率和產品質量。東莞市快活影院模具有限公司專注於高精密注塑模具設計與製造，提供一站式模具解決方案，助力客戶提升生產效率，降低成本，實現更優質的塑膠產品製造！
