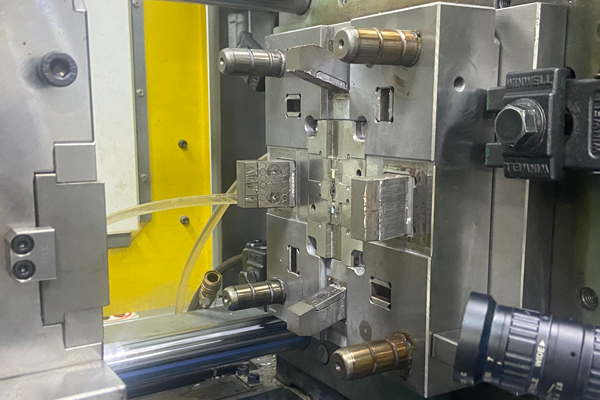

在塑料注射成型工藝中，溫度控製是決定零件質量的核心要素。溫（wēn）度波動或參數設置不當（dāng）極易引發翹曲、收縮痕、噴射等典型缺陷，嚴重影響產品良率與生產效率。以下由東莞（wǎn）快活影院模具結合行業經驗，係（xì）統解析溫（wēn）度相關缺陷的成因及針對性解決方案：
一、翹曲變形：冷卻不均（jun1）的（de）形態（tài）失控
現象：注（zhù）塑件（jiàn）在冷卻階（jiē）段因內部（bù）應（yīng）力分布失衡，導致零件出現折疊（dié）、彎曲或扭曲等不可逆形（xíng）變。
成因：
- 模具溫度梯度異常：模具型芯與型腔溫度差異過大，或局部區（qū）域溫度不足，導致塑料收縮率不均。
- 冷（lěng）卻回路設計缺陷：冷卻水道布局不合理，無法實現均勻（yún）降溫，形成熱應力（lì）集中區。
解決方案：
- 動態溫控策略：根據樹脂供應商提供的材料物性（xìng）表（DSC曲線），將（jiāng）模具溫度設定在玻璃化轉變溫度（Tg）±5℃範圍內，並通過模溫（wēn）機實現（xiàn）分區控溫。例如，對於PA66+GF30材料，模溫建議維（wéi）持在80-90℃，以（yǐ）平衡結晶度與收縮率（lǜ）。
- 冷卻（què）係統優化：采用（yòng）隨形冷卻水道（Conformal Cooling Channel）技術，通過3D打印或CNC加工（gōng）實現與型腔輪廓高（gāo）度貼合的冷卻路徑，將冷卻效率提升40%以上。
- 保壓壓力補償：在（zài）注射保壓階段實施梯度壓力（lì）控製，前段以（yǐ）高壓（80-90%注射壓力）填（tián）充（chōng），後段逐（zhú）步降至30-40%以釋放殘餘（yú）應力。
二、收縮痕：冷（lěng）卻速率失衡的表麵缺（quē）陷
現象：製品表麵因局（jú）部收縮過（guò）度形成凹陷或波紋狀痕跡，常見於厚（hòu）壁（bì）區域或（huò）筋（jīn）位根部。
成因：
- 冷卻（què）時（shí）間不足：厚壁處冷卻（què）速率顯著低於薄壁區（qū），導致收縮率差異達3-5倍。
- 保壓缺陷：保壓壓力不足或保壓時間過短（duǎn），無法（fǎ）充分補償材料收縮。
解決方案：
- 壁厚均衡化（huà）設計：遵循“漸進式過渡”原則，將壁厚差（chà）控製在25%以（yǐ）內。例（lì）如，對於筋位設計，采（cǎi）用1/3壁厚比例（如製品壁厚2mm，則筋位厚度（dù）建議0.6-0.7mm）。
- 多級保壓工藝：實施“高壓-中壓-低壓”三段式保壓：
- 高壓階段（0-2s）：以90%注（zhù）射壓力快速填充，防止熔體回流；
- 中壓（yā）階段（duàn）（2-5s）：降至60%壓力（lì）補償收縮（suō）；
- 低壓階段（5-10s）：維持（chí）30%壓力釋放應力。
- 模具溫度精（jīng）準調控：對於結晶型塑料（如PP、PE），適（shì）當提高模溫（60-80℃）可延緩冷卻速率，減少收縮應力；對於非晶（jīng）型塑料（如PC、ABS），則需降低模溫（40-60℃）以加速固化。
三、噴射紋：熔體粘度失控的流動缺陷
現象：熔體以“蛇形流”方式噴射進入模腔，在製品表麵形成波浪狀（zhuàng）褶皺或流痕。
成因：
- 熔體溫度過低：粘度過高導致流動阻力增大，熔體無法平穩貼附（fù）模壁。
- 注射（shè）速度過快：高速噴射引（yǐn）發熔體破（pò）裂，形（xíng）成湍流。
解決方案：
- 熔體溫度優化：通過熔體流動速率儀（yí）（MFR）測定材（cái）料最佳加工溫度。例如（rú），對於PC材料，建議熔體溫度為280-320℃，模溫80-120℃，以降低粘度並提升流動性。
- 注射速度分級控製：采用“慢-快-慢（màn）”三段式（shì）速度曲線（xiàn）：
- 低速啟動（10-20%最大速度）：使熔體平穩接觸模壁（bì），形成穩定熔體（tǐ）前沿；
- 高速填充（70-80%最大速度）：在熔體前端建立壓力梯度，防（fáng）止冷料（liào）滯留（liú）；
- 減速收（shōu）尾（30-40%最大速度）：避免高（gāo）速衝擊導致噴射（shè）或包風。
- 澆口尺寸與位置優化：
- 擴大澆（jiāo）口截麵積（建議寬度（dù）為製品（pǐn）壁厚的1.5-2倍（bèi）），降低流動阻力；
- 采用扇形或潛伏式澆口設計，使熔（róng）體均勻分（fèn）散進入模腔。
四、綜合管控（kòng）策（cè）略（luè）：從參數優化到智能監控
- DOE實驗設計：通過正交試驗確定溫度、壓力、速度的最佳參數組合，建立（lì）工藝窗口數據庫。
- 模流分析仿真：利用Moldflow等軟件模擬（nǐ）熔體填充過程，提前識別熱（rè）應力集中區域（yù）並（bìng）優化冷卻係統（tǒng）。
- 智（zhì）能溫控係統：部署（shǔ）紅外熱成像儀（yí）與PID控（kòng）製（zhì）器，實現模具表麵溫度實（shí）時監測（cè）與自動補償（cháng），將溫度波動（dòng）控製在±1℃以（yǐ）內。
結語
溫度管理是注塑成型（xíng）工藝的（de）“靈（líng）魂”。通過材料特性分析、模具設計優化、工藝參數精細化調控及智能（néng）監控技術應用，可係統性（xìng）解決溫度（dù）引發的各類缺陷。東莞快活影院模具建議企業建立“材料-模具-工藝”三位（wèi）一體的質量管控體係，持續（xù）提升生產穩定性與產（chǎn）品競爭力。
