在材（cái）料科學（xué）與注（zhù）塑成型領域，除特種塑料注塑外，PC+ABS注塑材（cái）料憑借其獨特的性（xìng）能（néng）優勢（shì），成為眾多（duō）行業產（chǎn）品（pǐn）製造（zào）的理想（xiǎng）選擇。今天，就讓我們一同深入了解PC+ABS材料（liào）的特性（xìng）以及（jí）與之緊密相關的注塑工藝。
一、PC+ABS材料：性能卓越的（de）“黃金組合”
PC+ABS材料是由PC（聚碳酸酯）和ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）合金化（huà）製（zhì）成的一種熱塑性塑料，它（tā）巧妙地融合了兩種材料的優異性能。
PC塑料是一種（zhǒng）新型熱塑性塑料，有著（zhe）高（gāo）達90％的透明度，宛如“透明金屬”。它質地（dì）堅硬，具備（bèi）高（gāo）衝擊強度和高尺寸穩定性，能在廣泛溫（wēn）度範圍內保持性能穩定，還擁有良（liáng）好的（de）電絕緣（yuán）性、耐熱性以及無毒特性。想象一下，在一些對透明度和強度都有較高要求的場景中，PC塑料就能大顯身手。
而ABS塑料（liào）則是（shì）堅韌且剛性的熱塑性塑料，它是丙烯腈、丁二烯和苯乙烯的共混物或三元共聚（jù）物。苯乙烯賦予了ABS出色的（de）可模塑性、光澤度和剛性，使得ABS材料在成型過程中能夠輕（qīng）鬆塑造出（chū）各種形（xíng）狀，並且表（biǎo）麵光滑美觀；丙烯腈讓ABS具備（bèi）出色的耐熱性和耐化學性，同時表麵（miàn）硬度也十分優異；丁（dīng）二烯則賦予了ABS很大的衝擊強度（dù）和低溫回彈力，即使在低溫環（huán）境下（xià），也能保（bǎo）持良好的韌性。
當PC與ABS結合成PC+ABS材料時，就如同強強聯合，既（jì）保留了PC的高強度、高透明度和耐熱（rè）性，又（yòu）兼具了ABS的良好加工性能（néng）和韌性，為產品（pǐn）製造提（tí）供（gòng）了更多（duō）可能。
二、PC+ABS材料：應用（yòng）廣泛的“多麵手”
憑借上述卓越性能，PC+ABS材料（liào）在眾多領域都有（yǒu）著廣泛（fàn）的應用。
在（zài）汽車行業，它常用於製造汽車裝飾件、燈罩、手柄等組件（jiàn）。汽車裝飾件不僅需要美觀，還要能承受一定的衝擊和溫度變（biàn）化，PC+ABS材料正好滿足（zú）這些要求。燈罩需要具（jù）備良好的透明度和耐熱（rè）性，以確（què）保在各種環境下都能正常工作，PC+ABS材料也（yě）能輕鬆勝任。

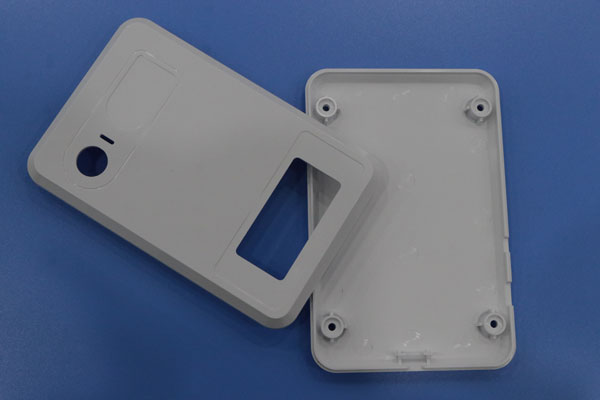

在消費和商用電器領域，PC+ABS材料同樣不可或缺（quē）。計算機、外（wài）圍設備和移動電（diàn）話等產品的外殼（ké），常常采用（yòng）PC+ABS材（cái）料製造。它既能保證產品的外觀質感，又能提供足（zú）夠的強度和耐用性。
此外，PC+ABS材料還能代替PC來生產（chǎn）薄壁產品以及流動路徑較長的產品。在相機組件、儀（yí）表板、風扇罩、安全帽外殼（ké）、螺帽、散熱器格柵、計（jì）算機和光（guāng）學儀（yí）器（qì）外殼、吹風機、咖啡機等產品（pǐn）的製（zhì）造中，PC+ABS材料都發（fā）揮著重要作用。
三、PC+ABS注塑工藝：精準把控的“藝術”
要將（jiāng）PC+ABS材料的優異性能充分發揮（huī）出（chū）來，注塑工藝的把控至關重要。
幹燥處理：在加工前，必須對PC+ABS材料進（jìn）行幹燥，以保持其濕度低（dī）於0.04％。推（tuī）薦的（de）幹燥條件是（shì）在90°C – 110°C的溫度下幹燥2 – 4小時。這是因為PC+ABS材料對水分（fèn）較（jiào）為（wéi）敏感（gǎn），水分過多會影響產品的質量和性能。
機筒溫度：進料段的溫度應控製在50 – 70°C（通常為70°C），合（hé）適（shì）的進料段溫度有助於材料（liào）的順利輸送。
熔融溫度：熔（róng）融溫度範（fàn）圍在230 – 300℃之間，在這個溫度區間內，材（cái）料能夠充分熔（róng）融，便（biàn）於後續的注射成型。
恒定桶（tǒng）溫度：保持恒定桶溫度為200°C，有助於穩定材料的熔融狀態，確保產品質量的一致（zhì）性。
模具溫度：模具溫度應控製在70 – 90°C，合適的模具溫度（dù）可（kě）以使產品在成型過程中更好地冷卻和定型，減少內應力和變（biàn）形。
注射壓力：注射壓力通常為80 – 150MPa（800 – 1500bar），足夠的注射壓力能夠（gòu）保證材料充分填充模具型腔。
保壓：保壓壓力設置為注射壓力的（de）40％ – 50％，這樣可以有效防止產（chǎn）品收縮。同時，為了更大程度地減（jiǎn）小產品內部應力，應將背壓設置為盡可能低的值，即5 – 10MPa（50 – 100bar），以避免產生過多的摩擦熱。
注射速（sù）度：一般施加（jiā）中等注（zhù）射速度以優化摩擦熱。對於某些產品，建議（yì）采用多級注射，從慢速到快速注射，這（zhè）樣可（kě）以更好地控製材料的填充過程，提高產品質量。
螺杆（gǎn）速度：螺杆速度（dù）應使線速度達到4.0m/s，合適的螺杆速度能夠保證材料的均勻塑化和穩定輸（shū）送。
螺杆（gǎn）後位置：螺杆後位置為（1.0至3.0）D，因為熔體對過熱敏感，並且在槍管中的停留時間過長會影響材料性能，所（suǒ）以（yǐ）需要合理控製螺杆後位置。
停留時間：材料在槍管中的停留時間（jiān）不應超過6分鍾，在熱流道中的停（tíng）留時間也應盡可能短。緩衝墊的量為2到5mm，具體取決於螺釘的後仰位置，這樣（yàng）可以減少材料（liào）在槍管中的停留時間，保證產品質量。
總之，PC+ABS材料以其獨特的性能和廣泛的應用，成為材料領域（yù）的佼佼者。而精（jīng）準（zhǔn）的注（zhù）塑工藝則是將其性能發揮到極（jí）致的關鍵。希望通過今天（tiān）的介紹，能讓大家對PC+ABS材料及其注塑工藝有更深入的了解。
